全自动感应，可定制（光敏控制）
灵敏度高、可靠性强
输出信号：V- 高低电平输出、开关量 NPN、继电器 输出
一、产品参数

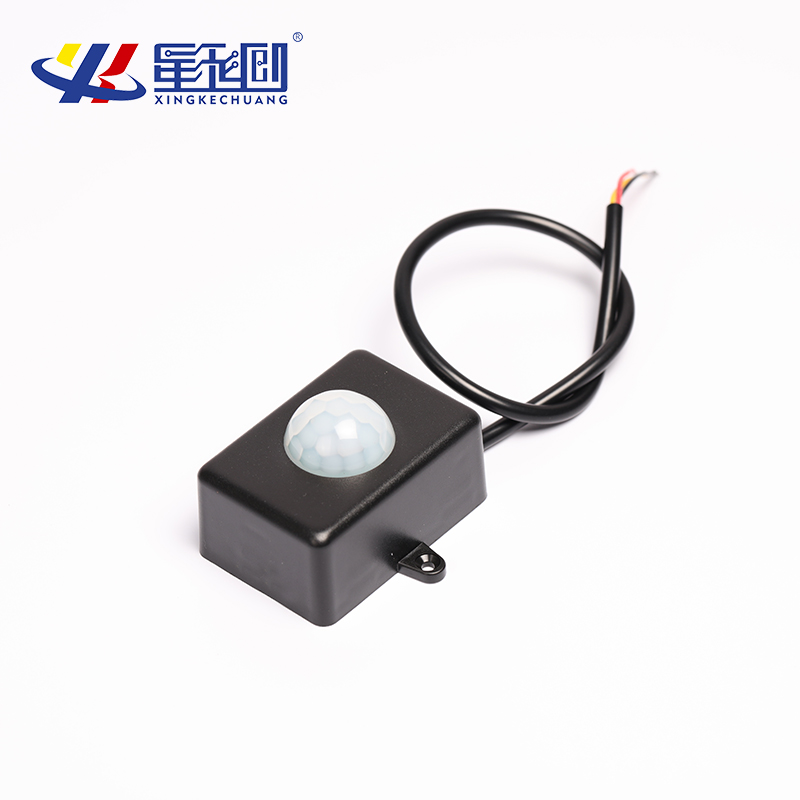

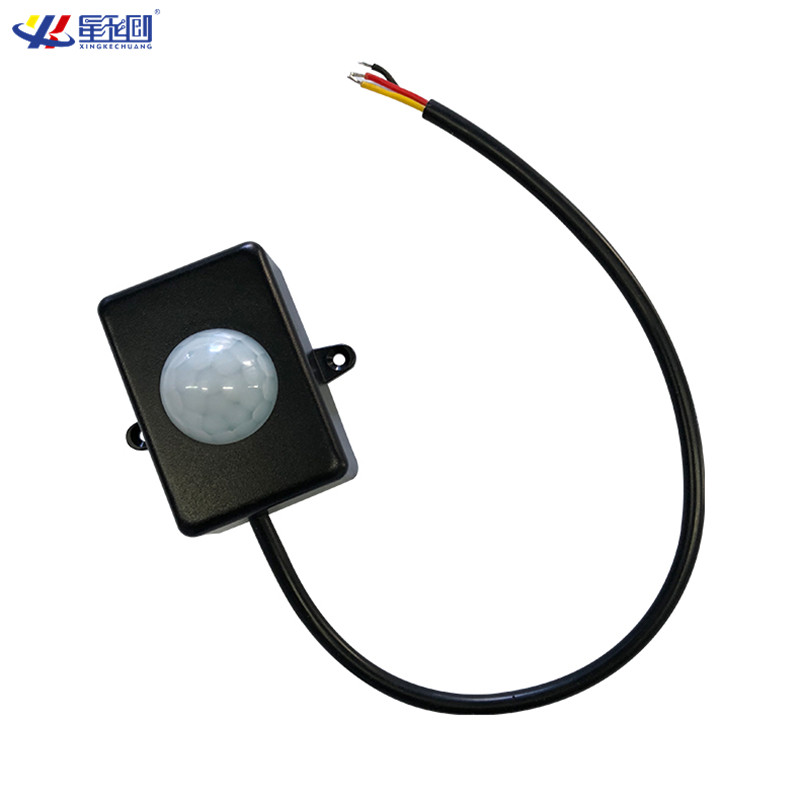

XKC-003K4是基于红外线技术的自动控制产品 。灵敏度高、可靠性强、超低电压工作模式 。广泛应用于各类 自动感应电器设备 。
二、产品特点
1.全自动感应:人进入其感应范围则输出高电平,人离开感应范围则自动延时关闭高电平输出低电平 。 2.光敏控制(可选择,出厂时未设):可设置光敏控制,白天或光线强时不感应 。
3.两种触发方式(可跳线选择):
a.不可重复触发方式:即感应输出高电平后,延时时间至结束输出将自动从高电平变为低电平 。
b.可重复触发方式:即感应输出高电平后,在延时时间段内如果有人体在其感应范围活动,其输出将一直保持高电 平,直到人离开后才延时将高电平变为低电平(感应 ？榧觳獾饺颂宓拿恳淮位疃蠡嶙远逞右桓鲅邮笔奔涠尾 且以最后一次活动的时间为延时时间的起始点) 。
4.具有感应封锁时间(默认设置:1s 以内):感应 ？樵诿恳淮胃杏κ涑龊(高电平变成低电平),可以紧跟着设置一 个封锁时间段,在此时间段内传感器不接受任何感应信号.此功能可以实现“感应输出时间”和“封锁时间”两者
的间隔工作,可应用于间隔探测产品.同时此功能可有效抑制负载切换过程中产生的各种干扰 。
5.工作电压范围宽: 默认工作电压 DC5V-12V 。
6.微功耗:静态电流<200 微安 。
7.输出高低电平信号/NPN/继电器输出:可方便与各类电路实现对接 。
8.感应延时输出时间可调(约 5-300 秒) ,感应距离可调(7 米以内) 。
三、 产品应用
1.人体感应灯具 。
2.人体感应玩具 。
3.安防产品 。
4.工业自动化控制 。
5.自动感应电器设备 。
6.电池供电自动控制等 。
工作电压范围 |
DC5-12V |
静态电流 | <200uA |
输出类型 | 高低电平(高 3.3V/低 0V) / NPN/继电器( ？/常闭) /驱动 2A LED |
触发方式 | L 不可重复触发/H 可重复触发(默认) |
延时时间 | 默认 5S (5-300S 可调) |
封锁时间 | 默认 1S 左右 |
电路板外形尺寸 | 32mm*24mm |

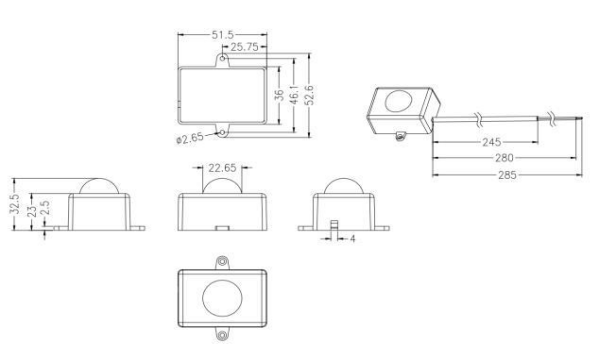

外壳尺寸 | 52L*36W*23H mm (黑色),安装孔 Φ2.5 |
引出线长度 | ≈ 28 cm |
感应角度 | <110 度锥角 |
感应距离 | 7 米以内 |
工作温度 | -20~85℃ |
感应透镜尺寸 | 直径:23mm(默认) |
序号 | 型号 | 输出信号 |
1 | XKC-003K4-V | 高低电平(高 3. 3V/低 0V)输出电流<3 mA |
2 | XKC-003K4-N | NPN 集电极开路输出( ？) 负载电流 <300mA |
3 | XKC-003K4-M | 继电器干触点输出( ？)触点最大电流 3A |
4 |
XKC-003K4-MC | 继电器干触点输出(常闭)触点最大电流 3A |
5 |
XKC-003K4-LED2A |
可直接驱动 LED， 驱动最大电流 2A |
